一、概述

     浮动盘管热交换器是在吸收先进技术的基础上,自主研制的新一代换热器,以结构新颖、性能好,安装简单,广泛应用于工业及民用建筑的生产、生活热水系统。

      近年来,随着赛盈对浮动盘管传热机理的深入研究,该产品不断得到改进和完善,其换热效率进一步提高,结构更去科学、合理。

二、结构及工作原理

1.结构

  SYFL型热交换器由壳体、盘管及接管组成。

2.工作原理

   蒸汽进入壳体中的立管内,均匀分配至各悬臂盘管,放出热量后冷凝成冷凝水排出;水进入壳体后,在挡板作用下分散,经多层盘管依次加热后,从出水管引出。

蒸汽在盘管内高速流动,其离心作用力推动盘管产生高频浮动,促使管外被加热水产生扰动,破坏管-水间的层流传热层,强化了对流换热,换热系数大大提高,汽-水换热时传热系数可高达2600kcal/㎡.h.℃;水-水换热时的传热系数达1700kcal/㎡.h.℃。
3.材质及工作压力
①盘管为紫铜管,管程为热媒通道。热煤为高温时工作压力<1.6MPa,热媒为蒸汽时,工作压力<0.6MPa;
②壳体为碳钢或不锈钢,壳程为被加热水通道。工作压力分0.6、1.0、1.6MPa 三种。对材质和工作压力有特殊要求的,可以定制。

三、性能特点

1.传热系数高;
2.自动除垢;附结在换热管上的污垢导热能力差,热胀冷缩远不如铜,很容易在热应力作用下从铜管上脱落下来。同时,盘管间的轻微碰撞也会加速污垢的脱落。
3.适用范围广;热媒可以采用蒸汽或热水;
4.体积下,安装、运输、维修方便;
5.阻力小;壳程阻力损失≤20kpa
                 管程阻力损失≤35kpa


五、安装使用说明

1、SYFJ型热交换器安装简单,只需接上相应的阀门、仪表、管道即可;
2、须安装安全阀(应符合<<压力容器安全技术监察规程>>或设计膨胀管箱;
3、若部分积垢不能自动脱落,可采用热冲击法;(a)排净壳内存水和管内冷凝水;(b)打开蒸汽阀至加热管有响声;(c)打开水阀冷却加热管;重复操作3-4次,可将积垢除净;
4、为确保供水水质,每周应排污一次;
5、壳体应保温,安装就位时应考虑检修空间。

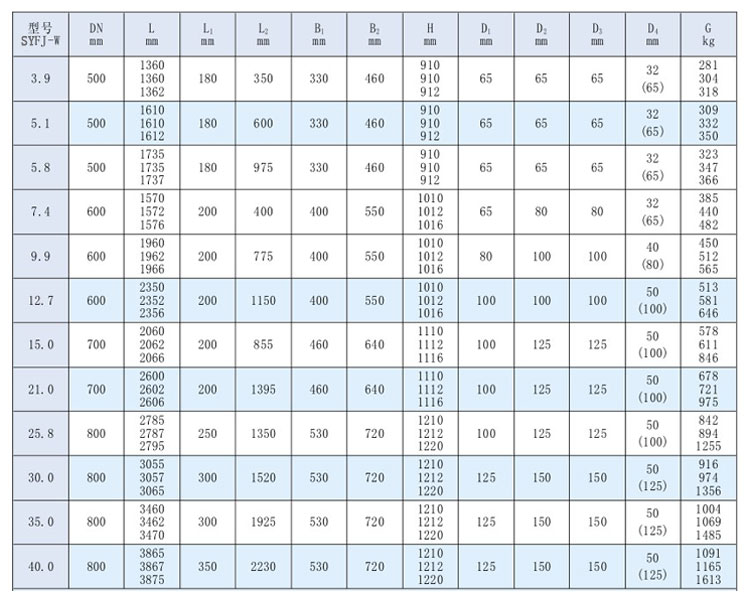

六、卧式半即热式浮动盘管热交换器外形尺寸参数表

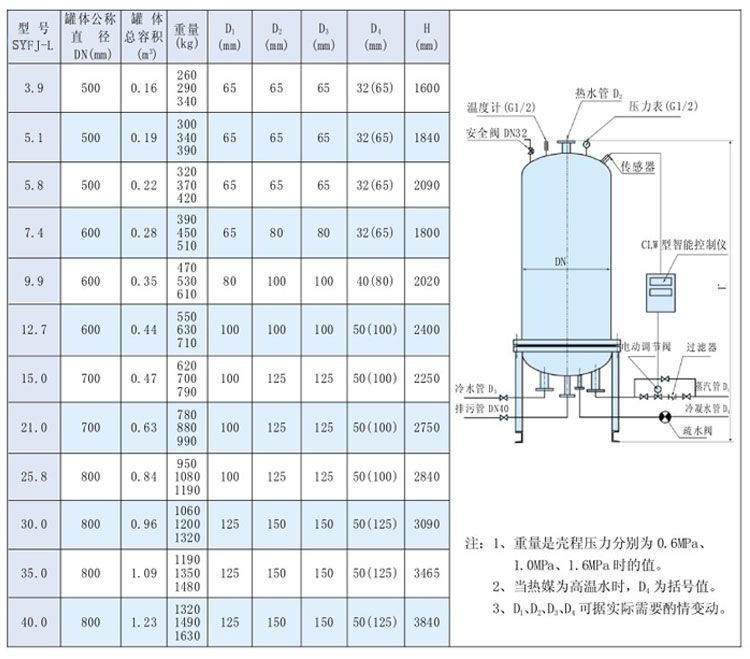

七、立式半即热式浮动盘管热交换器外形尺寸参数表

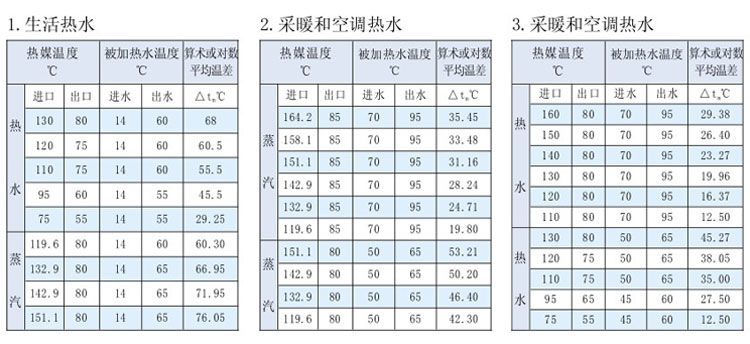

八、设计工况
